工程之星5.0 TPI使用和参数文件导入秒会！

文章出处: 人气：发表时间：2021-12-12 10:02

玩转工程之星5.0！TPI使用和参数文件导入秒会！

TPI使用指南

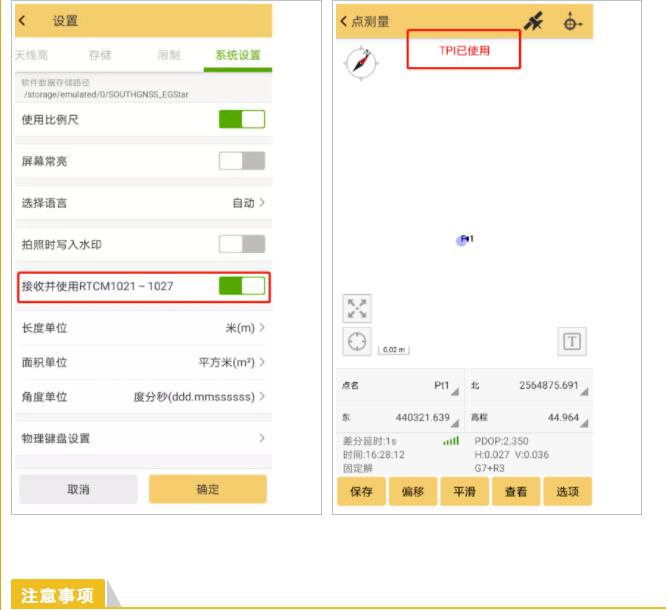

在工程之星设置界面，打开“接受并使用RTCM1021-1027”，然后点击确定。

在点测量界面，地图顶部可直接看到“TPI已使用”的提示，说明已经使用网络参数进行了转换坐标。

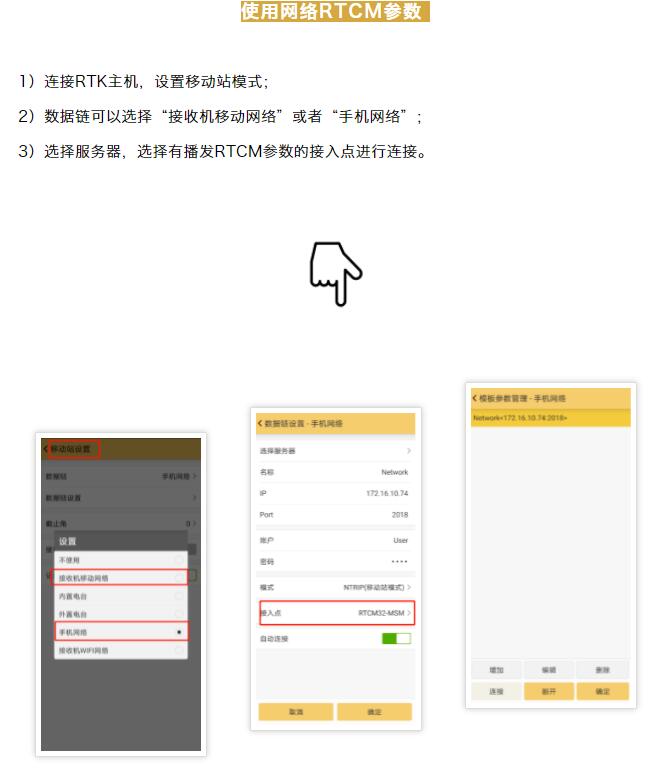

网络参数播发（也称TPI）其中可能有七参数、投影等参数。若没有1025、1026或1027类型中任一项，那就没有投影。

因需要用到当前坐标参数投影，所以要确保设置正确。

Tip：1023和1024代表水准格网。

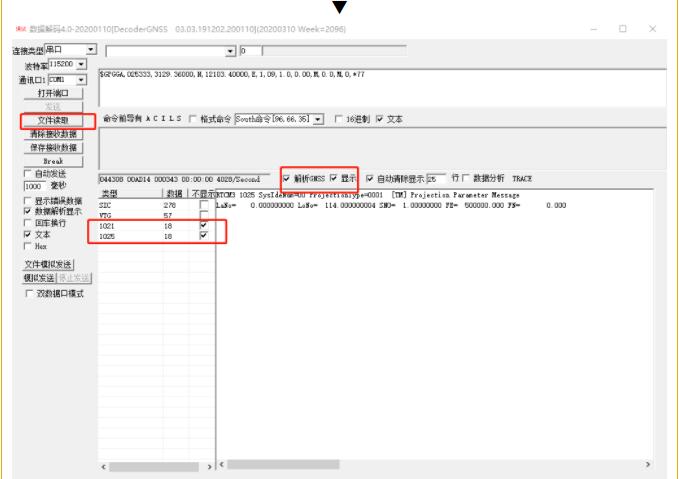

如果是接收机移动网络数据链，输出TPI数据，可在工程之星5.0 串口调试界面进行保存数据操作。

然后在PC端数据解码软件中打开文件，查看是否有使用那些参数，如此便于排查问题。
参数文件

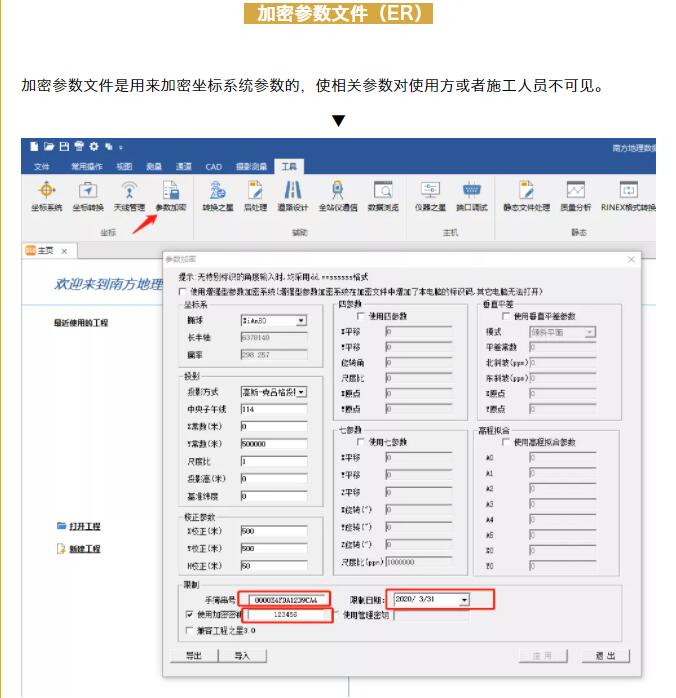

ER加密参数文件来源：可以在南方地理数据处理平台软件（简称SGO）工具栏目“参数加密”中生成。

1）输入需要加密的坐标系统参数；

2）输入工程之星5.0软件注册界面的手簿串号、限制日期，导出er文件即可。

3）将导出的ER文件拷贝到H5手簿存储目录。

操作攻略

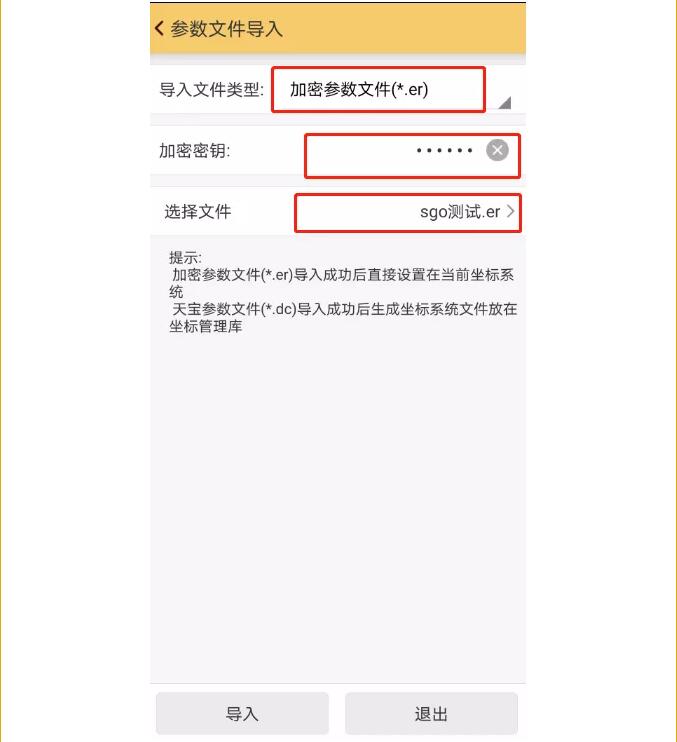

工程之星5.0使用加密参数文件（ER），打开工程之星5.0，进入参数文件导入界面。

1、选择导入文件类型->加密参数文件（*.er）；

2、输入加密密钥；

3、选择加密文件；

4、点击下方导入。

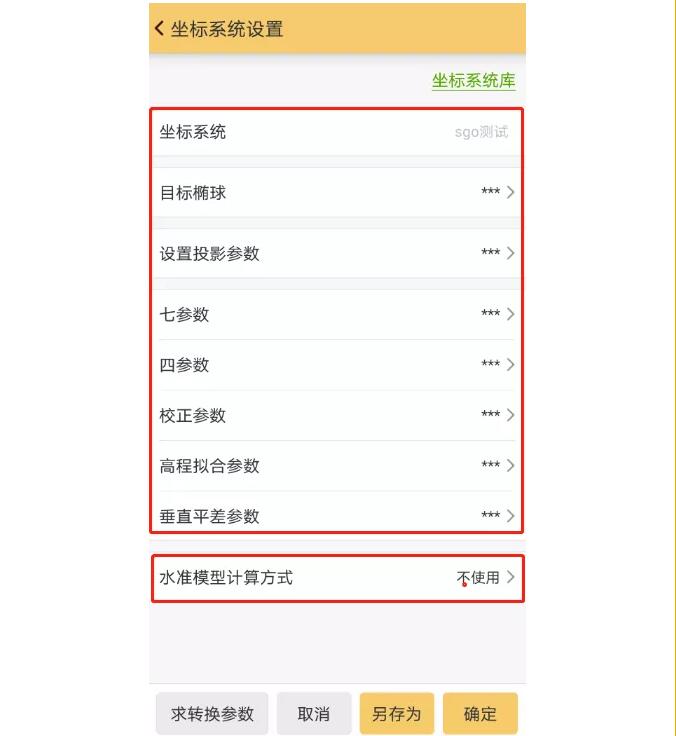

导入成功后，在坐标系统设置内可以看到：当前参数全部带*，不可见也不允许修改，达到坐标系统参数保密的效果。

Ps：支持同时加载水准文件。

天宝参数文件（dc）

天宝参数文件，是天宝手簿导出的带有坐标参数的文件（dc文件）。

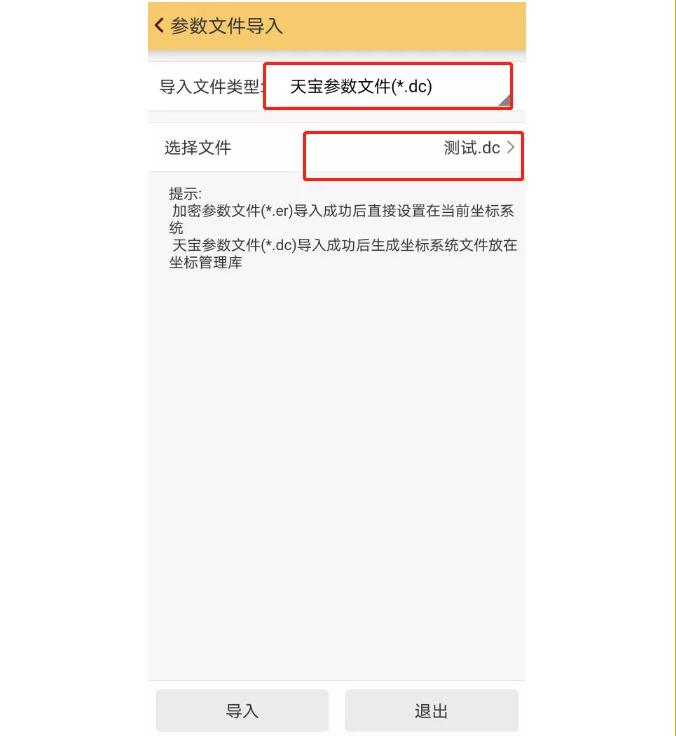

接下来使用工程之星5.0导入dc文件。

1、选择导入文件类型->天宝参数文件（*.dc）；

2、选择文件；

3、点击下方导入即可。

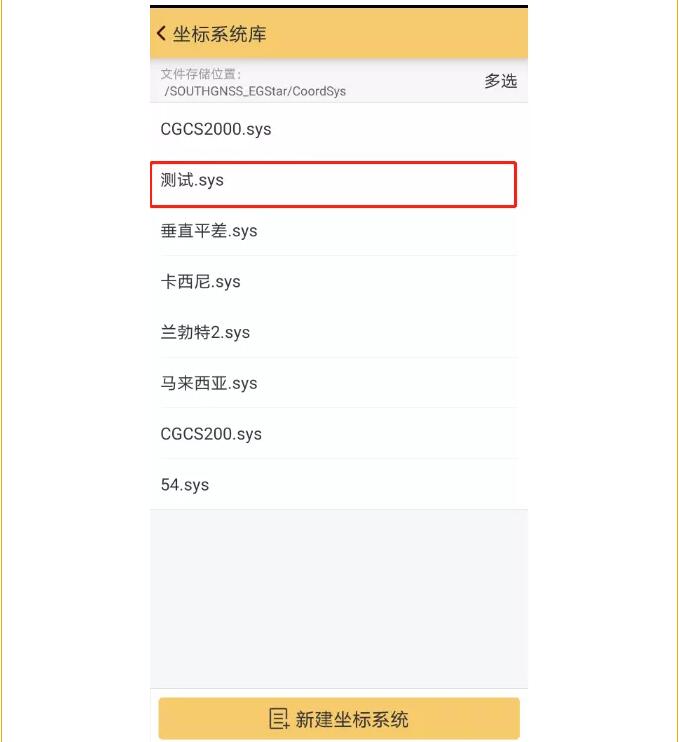

导入成功后，如下图所示。在软件的坐标系统库可以查看生成的坐标参数文件。

大地水准加密文件（ger）

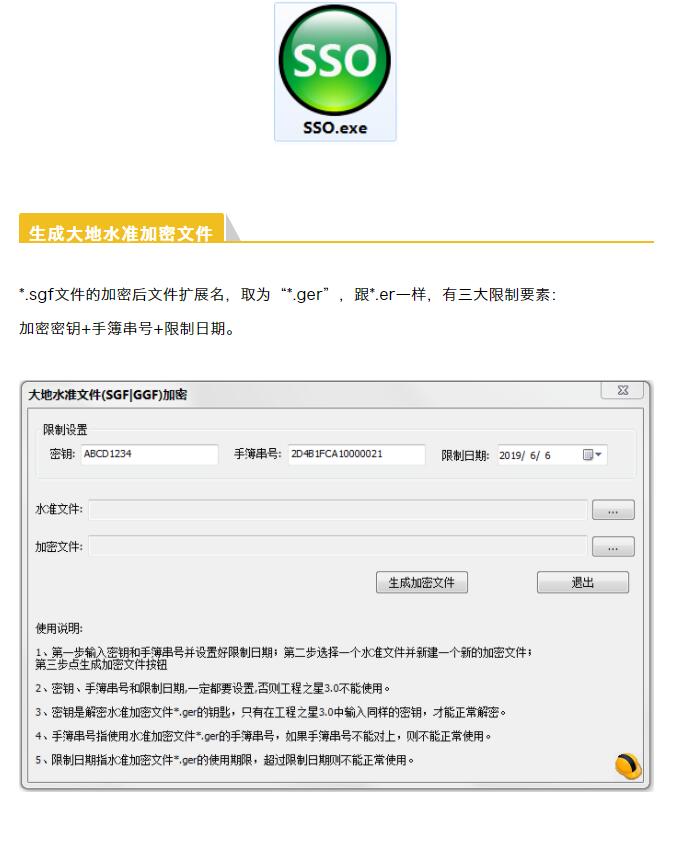

er文件是对坐标系统常规参数进行加密的，但是没有对大地水准文件进行加密。可使用桌面端小工具SSO软件来生成ger文件。

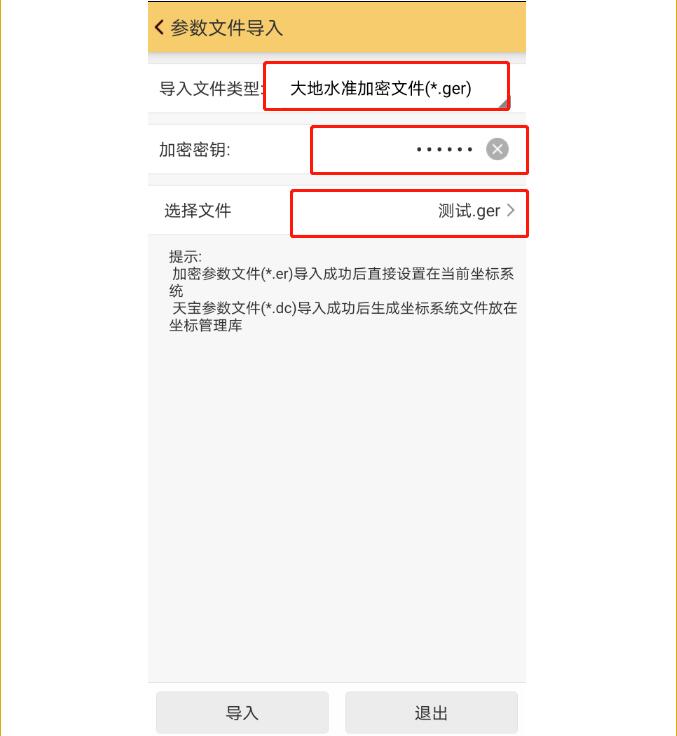

使用大地水准加密文件，同样在参数文件导入界面：

1、选择导入文件类型->大地水准加密文件（*.ger）；

2、输入加密密钥；

3、选择加密文件；

4、点击下方导入即可。

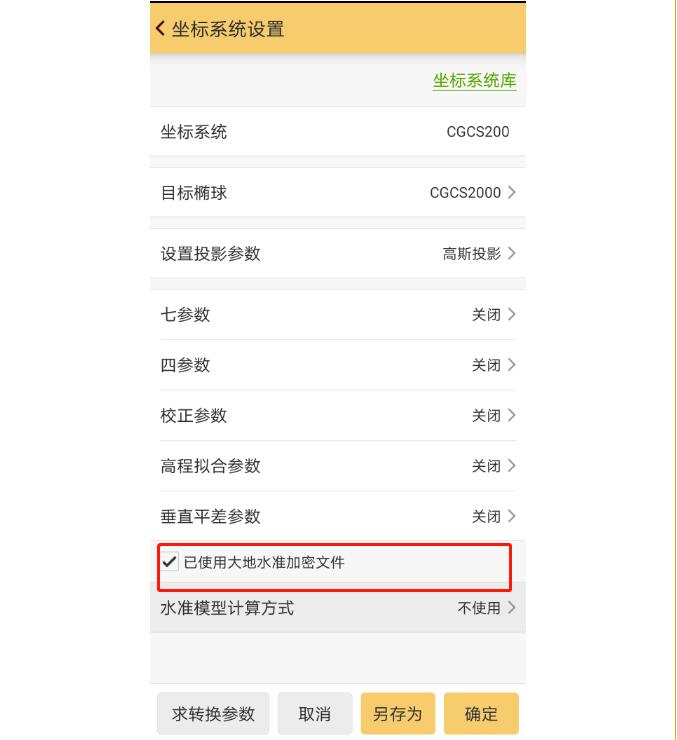

可以在坐标系统设置查看是否使用成功。
